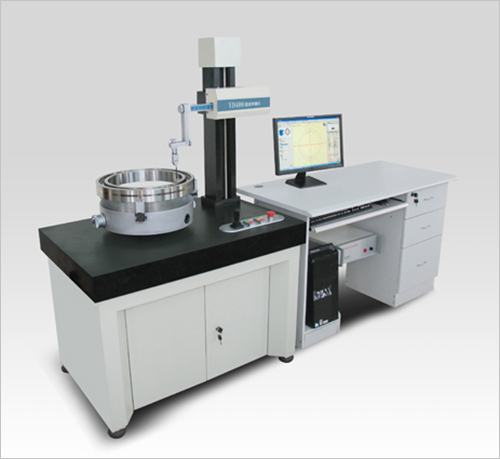

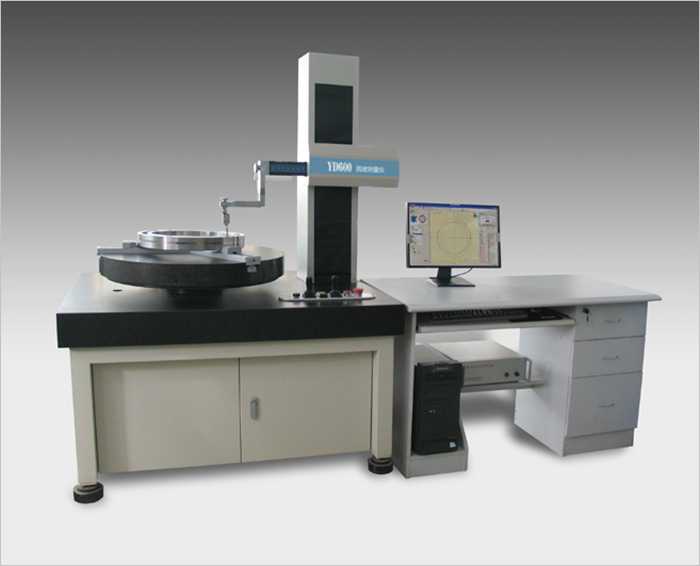

YD400/600/1000大型圓度測量儀是以大承重高精度氣浮主軸為基準，采用計算機測量系統的轉臺式通用型圓度儀，適用于圓環、圓柱等大型回轉體工件的的圓度、波紋度、同軸度、同心度、垂直度、平行度等參數的測量，主要應用于大型軸承、發動機、機床、紡機、航空航天等精密機械制領域。儀器主要由大承重高精度氣浮主軸、精密調平調心工作臺、花崗巖臺面、電動花崗巖立柱、高精度電感測頭、精密旋轉編碼器、驅動控制電箱、高精度測量電箱、空氣過濾干燥系統以及基于windows XP的專用測量分析軟件組成。
儀器特點
·主軸采用超高精度的氣浮軸，使儀器具有旋轉精度高、穩定性好、承載能力強、非接觸、不磨損、長壽命的優點，達到國家一級精度標準。
·工作臺面和立柱采用天然花崗巖材料使儀器機械性能更加穩定可靠、不變形、不漂移、造型美觀。
·兩級內置空氣過濾器、一個保護壓力繼電器和一個油水分離器裝置，使壓縮空氣工作氣壓穩定、干凈、干燥，確保氣浮主軸旋轉穩定性好，精度高。
·主軸電機采用高精度調速電機，使儀器主軸旋轉平穩可靠
·傳感器垂直和水平運動采用直線電機驅動，使儀器操作方便，調整精準。
·采用2048線/周的高精度旋轉編碼器，保證數據采樣分辨率。

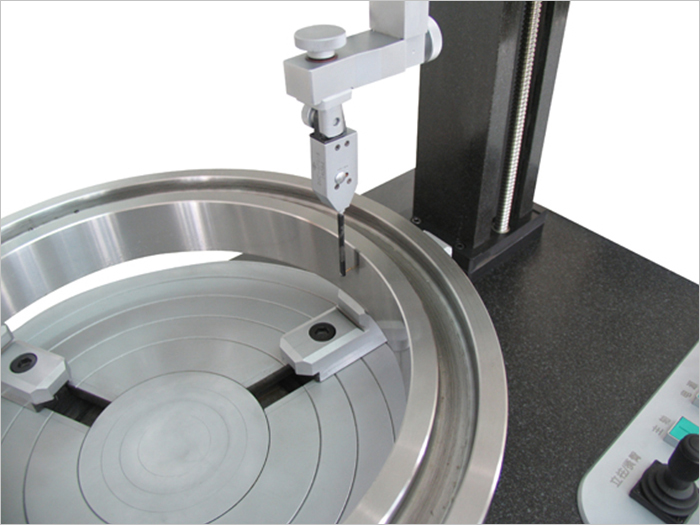

·儀器的電感信號測量電路為本公司自主研制的高精度LVDT專用線路，測量精度和穩定性高。

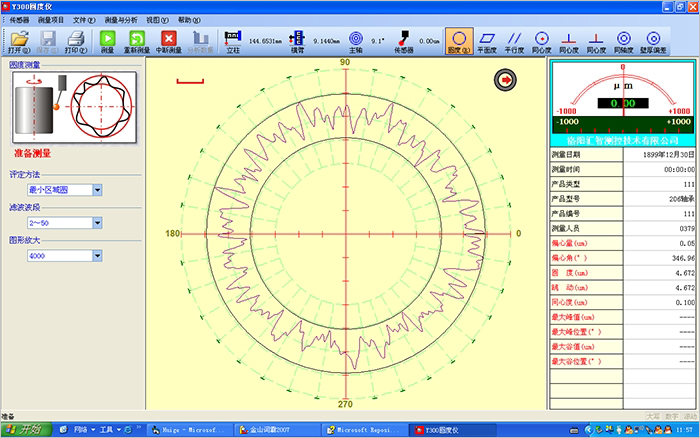

·基于windowsXP操作系統的專用測量分析管理軟件具有自動采集、自動修正偏心、儀器校準、數字濾波、符合ISO標準的測量參數評定、測量結果數據庫存檔、打印輸出等功能。
技術參數
|
項目 |
YD400 |
YD600 |
YD1000 |
|
測量項目 |
圓度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。 |
|
主軸精度 |
±0.025µm |
±0.035µm |
±0.035µm |
|
系統精度 |
≤0.06µm |
≤0.08µm |
≤0.08µm |
|
轉臺最大載荷 |
120kg |
240kg |
480kg |
|
主軸轉速 |
5r/min（可調整） |
|
轉臺有效直徑 |
400mm（可擴展） |
600mm |
1000mm |
|
工件最小內徑 |
5mm |
|
測量高度 |
300mm（可擴展） |
300mm（可擴展） |
500mm（可擴展） |
|
旋轉工作臺 |
精密調平調心 |
|
傳感器移動 |
操縱桿電動控制 |
|
量程范圍 |
±50µm， ±100µm，±400µm |
|
測量分辨率 |
0.01µm |
|
最大采樣分辨率 |
8192點/周 |
|
數字濾波檔 |
2-15、2-50、2-150、2-500、15-150、15-250 |
|
放大倍數 |
400、1000、2000、4000、10000、20000、40000、80000、100000 |
|
圓度評定方法 |
最小二乘圓LSC、最小區域圓MZC、最大內切圓MIC、最小外接圓MCC |
|
其他功能 |
諧波分析、斜率分析、數據庫存檔 |
|
工作氣壓 |
0.40～0.43MPa |
|
氣源壓力 |
0.45～0.80Mpa |
|
主機外形尺寸 |
1000×650×1500mm |
1200×860×1800 mm |
1700×1300×1800mm |
|
主機重量 |
約420kg |
約560kg |
約820kg |
|
