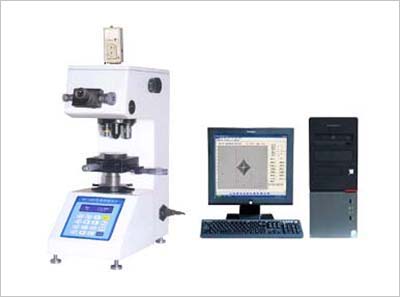

帶軟件圖像分析維氏硬度計HV-10CCD是由精密機械，光學系統和先進技術萃合而成的材料硬度測量儀器，是光機電一體化的高新技術產品，通過CCD攝像頭將圖像采集到電腦里直接測量、無需人眼觀看顯微鏡，只需點擊鼠標即可測量，測試點自動定位準確。有良好的可靠性，可操作性和方便性；
硬度計特征、優點
·光學系統像質清晰，高清晰顯示出壓痕。
·精密定位系統，壓頭和物鏡自動轉換定位準確，連續打壓痕始終在中心無絲毫差異。
·精度符合：中國國家標準 GB/T 4340.2-1999國際標準ISO 6507。

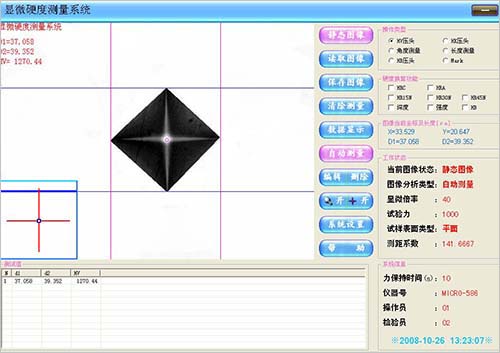

圖像測量軟件功能
數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線 ，深度曲線，誤差統計等.
·圖像分析軟件：測量和記錄壓痕與硬度值
·可測試表面處理層深度及硬度梯度，如滲碳層，淬火層等
·可繪制深度與硬度梯度坐標曲線圖
·準確確定和設置壓痕位置與試樣邊緣的距離
·可以進行標尺轉換
·圖像輸出：打印機能完成圖像定倍打印及文本的保存、打印等操作
·可以作連續加載后連續讀取壓痕的連續試驗，并且可以進行每次加載荷和每次讀取壓痕的逐次實驗。
·采用了觀察方便的ccd攝像頭、視頻線，可在顯示器上直接觀察測量壓痕，用鼠標測量準確度高。
·對于設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
·通過測量軟件，可用計算機進行操作方便，實現單點測量可隨機測量多點、統計測量數據。
·任意設定兩點或多點測量點的間距作滲層深度測量可沿X或Y兩個方向測量、統計測量數據。
·根據用戶輸入的判定值（如620）自動計算滲層深度.統計演算、換算、顯示曲線、判斷是否合格等
技術參數
|
型號 |
HV-10CCD |
|
試驗力 |
300, 500, 1000,3000,5000,10000 (gf) 六檔試驗力 |
|
加荷方式 |
程控自動加荷,保荷和卸荷 |
|
保荷時間 |
0–60 sec |
|
硬度測量范圍 |
5HV – 3000HV |
|
總放大倍率 |
物鏡: 20x; 10x（觀察用）;測量目鏡: 10x;總倍率: 200x; 100x（觀察用） |
|
最小檢測單位 |
0.5µm |
|
X-Y測試臺 |
尺寸：100×100mm;最大移動：25×25 mm;最小讀數：1/100mm |
|
光路切換 |
雙光通道（測量/攝影切換） |
|
測量讀數方式 |
用軟件進行測量，也可用目鏡測量 |
|
軟件系統 |
Windows2000軟件平臺，全中文操作界面，支持彩色打印機輸出 |
|
1024×768分辨率顯示器 32位彩色監視器1024x600 |
|
試件最大高度 |
160mm |
|
執行標準(或參照) |
中國國家標準 GB/T 4340國際標準ISO 6507 |
|
電源 /光源 |
220 VAC, 50/60 Hz/鹵素燈光源 |
|
尺寸 |
主機尺寸520×190×650 cm |
|
凈重 |
40kg |
|
